Stabiele koperdraad bundelende machinedraad betaalt zich uit door 3000 tpm apparatuur te draaien

Stabiele koperdraadtwijnmachine, draadafwikkelmachine 3000 RPM

Voordelen:

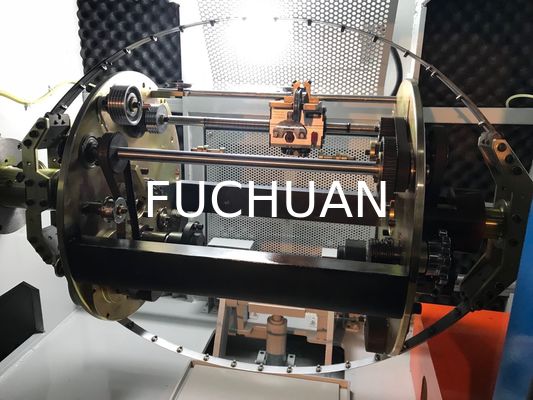

1. Draaddoorvoersysteem: De nieuwste structuur, de draad vanaf de as direct over het leiwiel naar de boogband, de boog (met) een uniek halfrond groefontwerp, met de boog voorzien van een halfronde porseleinen ringgeleiding om bij hoge snelheden krassen door strengelen en het verspringen van draden als gevolg van windweerstand te voorkomen

2. Assmering: vetsmering (nadelen van oliesmering: de temperatuur van de olie stijgt tijdens gebruik bij hoge snelheden, en de olienevel verzamelt zich in druppels op de wand, valt op de haspel en vervuilt de geleider, wat blaasjes veroorzaakt bij het aanbrengen van isolatie)

3. Veiligheidsbeveiliging: als het deurcontact niet goed sluit of het hefcontact niet goed staat, wordt er bij een interne of externe draadbreukfout een automatisch alarm weergegeven op het touchscreen of kan de machine niet starten

4. Transmissiesysteem: aandrijving met tandriemen, nauwkeurige opwikkeling, geen interne smeerpunten, geen productafval als gevolg van bijsmeren en machinereiniging

5. Slaglengte wijzigen: eenvoudig te bedienen, vervang gewoon het geleidewiel volgens de slaglengtetabel

6. Persinrichting: uitgerust met twee persinrichtingen om de rondheid van de geleider na het twijnen te garanderen, de producteigenschappen van dunwandige geïsoleerde draad te beschermen en slijtage van isolatiematerialen effectief te verminderen.

7. Metertellingsmethode: het nieuwste binnenlandse ontwerp, met astellers; voor dezelfde machine getwijnd met dezelfde specificaties van de geleider bedraagt de meterafwijking één tienduizendste

Lijst met reserveonderdelen

Mechanische prestaties

1. Frameconstructie:

1) Materiaal: koolstofarm staal, aan elkaar gelast.

2) Structuur: het frame is ontlaten en verouderd om interne spanningen te elimineren, en vervolgens uitgeboord met een precisie-uitboormachine om één geheel te vormen.

2. Twijninloopgedeelte:

1) Twijninlooppositie: met het zicht op de voordeur, aan de rechterkant van de machine (kan op verzoek van de klant worden aangepast naar de linkerkant).

2) Twijninloopmodus: vanaf de afwikkelinrichting door het draadbreukdetectiegebied, eerst naar de hoofdverdeelplaat (verdeelgaten volgens 1 + 6 + 12 + ... verdeling), door de eerste persmatrijs, daarna de tweede persmatrijs, waarna de draad het draadgeleidewiel in de rechteras binnengaat. Vanaf de aluminium boog met porseleinen ring vervolgens naar het draadgeleidewiel in de linkeras, daarna via het centrale hoekgeleidewiel naar het geleidewiel, en tenslotte naar het geleidewiel van de uitlijner voor de draadtraversering (zie schema van het draadtwijninlooppatroon)

3. As:

1) Materiaal: 40Cr-staalsmeedwerk na hardings- en ontlaatbehandeling.

2) Nauwkeurigheid: de buitendiameter van de askern en het lagereindvlak zijn geslepen om concentriciteit en haaksheid ten opzichte van de aslijn te garanderen.

3) Dynamische balans: norm G2.5 (0,03 gram gewichtsverschil)

4. Aluminium plaat:

1) Materiaal: ZL104

2) Nauwkeurigheid: alle eindvlakken zijn gepositioneerd ten opzichte van de pasgaten (minder dan 0,03 gram)

3) Dynamische balans: nauwkeurigheid van G2.5 (0,03 gram gewichtsverschil)

5. Boog

1) Materiaal: uit Japan geïmporteerd SK5.

2) Vorm: speciale vormgeving, vermindert de windweerstand.

3) Gewichtstolerantie: minder dan 0,03 gram per paar

6. Transmissiedeel: met geïmporteerde tandriemaandrijving, nauwkeurige slaglengte

7. Draadinloopwiel:

1) Materiaal: # 45 staal afgewerkt met warmtebehandeling HRC30-40.

2) Hardverchroomd oppervlak, slijtvast

8. Ashuis:

1) Materiaal: nodulair gietijzer QT42-10.

2) Bewerking: CNC-verspaning

3) Nauwkeurigheid: bewerking van gat en eindvlak in één opspanning om concentriciteit te garanderen.

9. Smeersysteem voor aslagers:

1) Smeermethode: vetsmering

2) Type vet: LGMT2

3) Afdichtingsmethode: mechanische oliekeerring, houdt de binnenzijde van de machine schoon

10. Opwikkeling: trekspanningsregeling: regelt de draadspanning via de magnetische koppeling, waarbij de PLC-programmabesturing de spanning automatisch aanpast en constant houdt

11. Kabeltraversering: speciale tweeweg-kabelleginrichting, φ15mm lichtstang-lagertype, slaglengte en afstand kunnen nauwkeurig worden ingesteld

12. Haspelafmetingen:

(Kan op maat worden gemaakt)

13. Dynamisch vermogen: 2KW

14. Geïnstalleerd vermogen: 3.7KW
