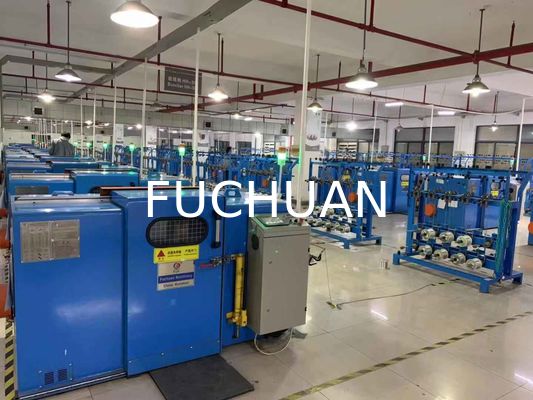

De Draad van het hoge Precisiekoper het Bundelen Machinemateriaal Lichaam met laag koolstofgehalte

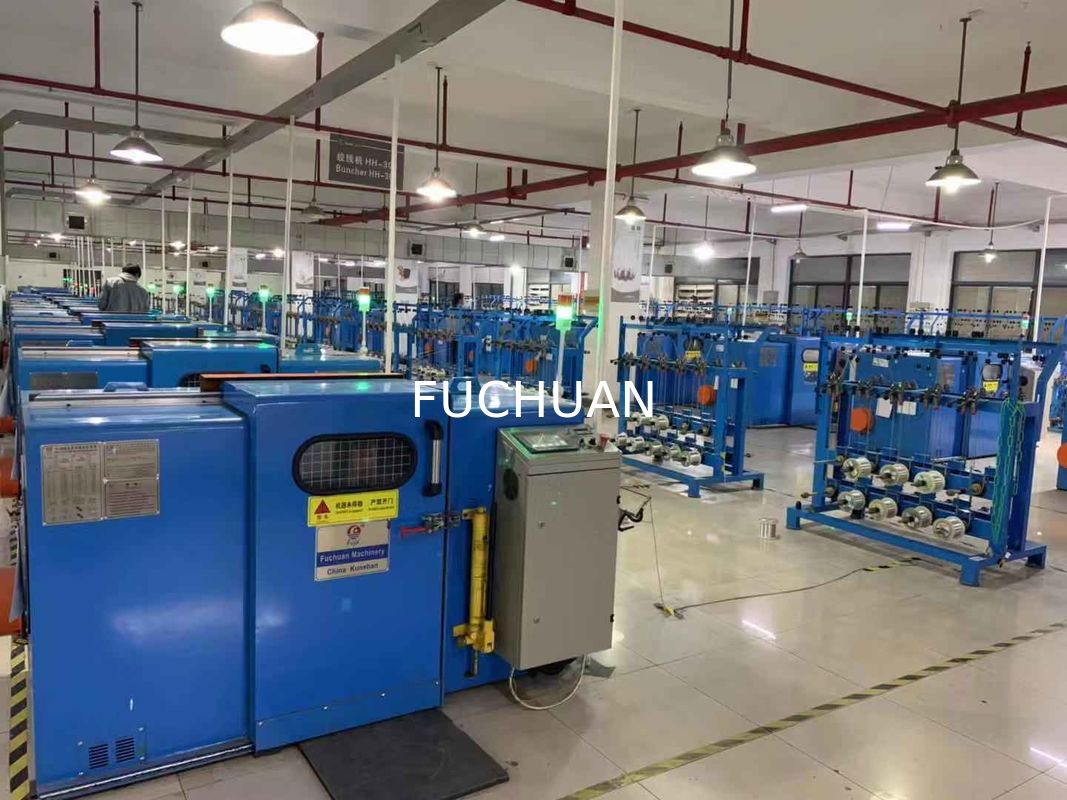

De Draadbundelmachine van het hoge Precisiekoper met Lichaam met een laag Koolstofstaalgehalte

Verdiensten:

1. Hoge snelheid, goede stabiliteit
2. Automatische spanningscontrole: bij het stranden moet de haspel van leeg naar vol worden opgenomen, de spanning moet worden verhoogd (met het aanraakscherm Gratis de gegevens instellen) De machine kan de spanning automatisch soepel aanpassen, de spanning uniforme variatie houden, kan de spanningsinstelling bereiken tijdens het werken.
3. Over-line-systeem: de nieuwste structuur, de draad van de spil direct over het geleidingswiel naar de boegriem, de boeg (met) een uniek halfrond groefontwerp, met de boeg met een halfronde porseleinen ringlijn om hoge snelheid te voorkomen als gevolg van windweerstand. Veroorzaakt door vastgelopen krassen, sprongaandelen-fenomeen
4. Spilsmering: botersmering (oliesmeringsdefecten: de temperatuur van de olie stijgt tijdens hoge snelheid, en de olienevel zal zich concentreren in kralen op de muur, op de haspel vallen en de geleider vervuilen, blaren veroorzaken bij isolatie van het gedrag)
5. Verander de lay-lengte: eenvoudig te bedienen, verander gewoon het voorwiel volgens het lay-lengteblad
6. Persapparaat: uitgerust met twee persapparaten om de rondheid van de geleider na het draaien te garanderen, om de producteigenschappen van dunwandige isolatielijnen te beschermen, en effectief de slijtage van isolatiematerialen te verminderen.
7. Metertelmanier: het nieuwste binnenlandse ontwerp, met spilmeters; dezelfde machine gedraaid met een geleiderspecificaties, meterfout in een tienduizendste

belangrijkste prestatieparameters

1. Toepassing: meer dan 7 stuks legeringsdraden, vertinde draad, geëmailleerde draad enz. 1 + 6 kunnen het draaien vervangen door stranding
2. Diameterbereik monofilament: φ0,025 ~ φ0,08 mm
3. Diameterbereik gedraaide draad: φ0,075 ~ φ0,24 mm
4. Gestrande dwarsdoorsnede: 0,0034 ~ 0,035 mm²
5. Spoelspecificaties: φ200 mm × 31 mm × φ135 mm (of klantgericht met de tekeningen van de klant)
6. Maximale snelheid: 3000 RPM (ontwerpsnelheid);
7. Kabel leggen: φ15 mm licht staaflagertype, rollende lengte en afstand kunnen nauwkeurig worden aangepast
8. Lengte van de streng: 0,8 ~ 4,0 mm 14 klasse
9. Hoofdmotor: 2,2 kW AC-motor
10. Montagevolume: ongeveer 10 kg
11. Gedraaide richting: linker- en rechterrichting kunnen willekeurig worden geselecteerd, trek aan de schakelbalk om de richting te veranderen, eenvoudige bediening
12. Rem: met elektromagnetische remmen kan automatisch worden geremd bij interne /externe ontkoppeling, en aan de instellingsmeters worden voldaan
13. Spanningsregeling: draadspanning van de magnetische koppelingsregeling, door de PLC-programmacontroller automatisch de spanning aanpassen, de spanning constant houden
14. Lagers van machineaandrijving: hoofdas met Zweedse SKF-lagers, de andere zijn Japanse NSK-lagers
15. Distributieriem: import uit VS
16. Spoel laden/lossen: handmatig op en neer langs de lijn, geen lift.
17. Spilsmering: botersmering
18. Geluidsindex: minder dan 75dB
19. Machinegrootte (mm): 2000L × 960W × 1100H
20. Gewicht: 1200 kg
21. Coating: RAL5015 lichtblauw (kan maatwerk zijn volgens klantvereisten)

Mechanische prestaties

1. Carrosseriestructuur:

1) Materiaal: aan elkaar gelast koolstofarm staal.
2) Structuur: het lichaam door uitgloeien en verouderen, om interne spanningen te elimineren, en vervolgens door een precisieboormachine te boren om een ​​vormstuk te vormen.

2. Bundelingangsdeel:

1) Bundelen Ingangspositie: gericht naar de voordeur, aan de rechterkant van de machine (kan naar wens van de klant worden aangepast om naar de linkerkant te veranderen).
2) Bunching-invoermodus: van het uitbetalingsapparaat via het ontkoppelingsdetectiegebied, eerst naar het totale sublijnbord (subgat met 1 +6 +12 + ... verdeling), via de eerste drukvorm en vervolgens de tweede drukvorm, na het binnengaan van de rechterspindel in het draadgeleidingswiel. Vanaf de aluminium boog met porseleinen ring en vervolgens in de linker spil in het draadgeleidingswiel, en vervolgens door het geleidingswiel in de middenhoek naar het voorste wiel, uiteindelijk naar het geleidingswiel van de aligner om de kabels te leggen (zie het draadbundelinvoerpatroondiagram)

3. Spindel:

1) Materiaal: 40Cr-staalsmeedstuk na afschrik- en ontlaatbehandeling.
2) Nauwkeurigheid: De buitenvlakdiameter van de askern en het eindvlak van het lager zijn geslepen om concentriciteit en verticaliteit ten opzichte van de as te garanderen.
3) Dynamische balans: standaard van G2.5 (0,03 gram gewichtsverschil)

4. Aluminiumplaat:

1) Materiaal: ZL104
2) Nauwkeurigheid: alle eindvlakken zijn gepositioneerd ten opzichte van de positioneringsgaten (minder dan 0,03 gram)
3) Dynamische balans: nauwkeurigheid van G2.5 (0,03 gram gewichtsverschil)

5. Buig

1) Materiaal: Japan importeerde SK5.
2) Vorm: speciaal uiterlijk, verminder de windweerstand.
3) Gewichtstolerantie: minder dan 0,03 gram per paar

6. Transmissiedeel: met geïmporteerde synchrone riemaandrijving, nauwkeurige leglengte

7. Draadinvoerwiel:

1) Materiaal: # 45 staal afgewerkt met warmtebehandeling HRC30-40.
2) Hard verchroomd op het oppervlak, niet gemakkelijk te dragen

8. Spindelbehuizing:

1) Materiaal: nodulair gietijzer QT42-10.
2) Verwerking: CNC-bewerkingsmachines
3) Nauwkeurigheid: één uiteinde van het verwerkingsgat, om concentriciteit te garanderen.


9. Dynamisch vermogen: 1 kW

10. Geïnstalleerd vermogen: 2,2 kW

Detailspecificatie:
