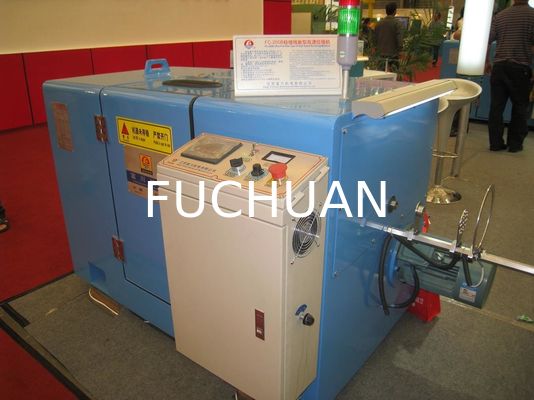

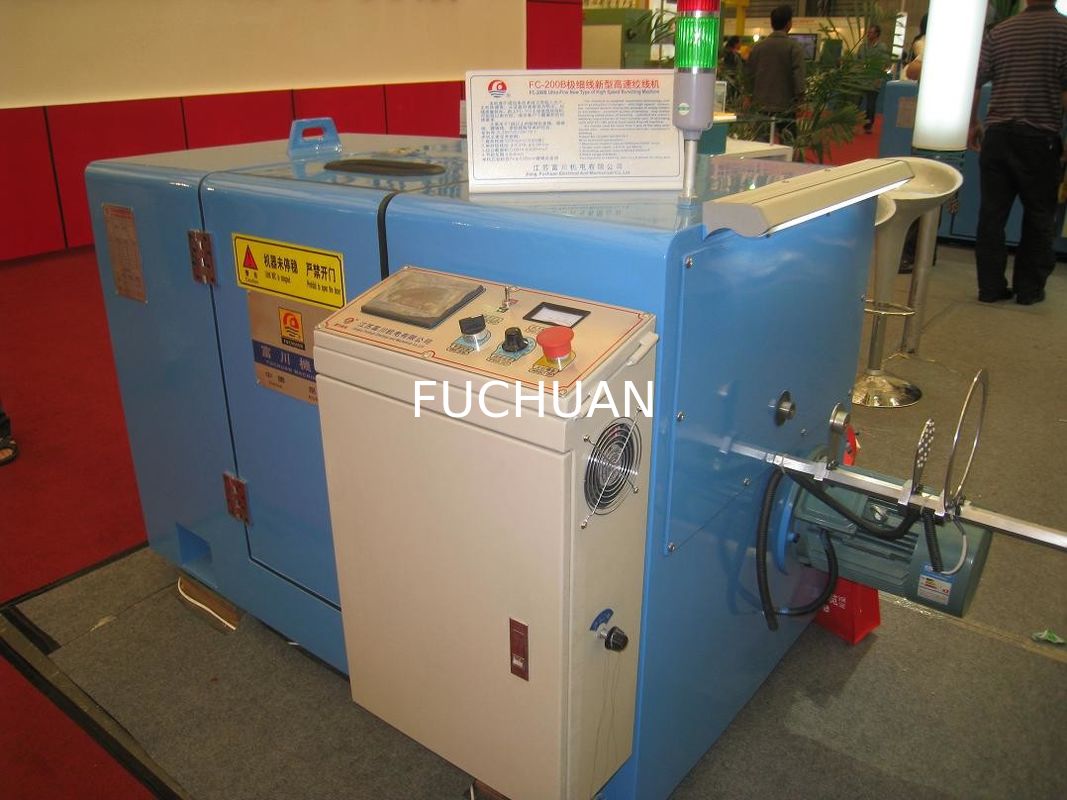

Hoge Nauwkeurigheid Kabel Bundel Machine / Touch Screen Kabel Extrusie Lijn
Voordelen Kabel Bundel Machine:
1. Hoge snelheid, goede stabiliteit
2. Automatische spanningsregeling: Bij het strengen, de spoelopname van leeg naar vol, de spanning moet worden verhoogd (Met het touchscreen gratis instellen van de gegevens) De machine kan de spanning automatisch soepel aanpassen, de uniforme spanningsvariatie behouden, kan de spanningsinstelling tijdens het werk bereiken.
3. Over-line systeem: De nieuwste structuur, de draad van de spindel rechtstreeks over het geleidewiel naar de boogband, de boog (met) een uniek semi-circulair groefontwerp, met de boog met een halve cirkel porseleinen ringlijn om hoge snelheidsbediening te voorkomen door windweerstand Veroorzaakt door strengen krassen, springende aandelen fenomeen
4. Spindelsmering: vet smering (Oliesmering defecten: de temperatuur van de olie stijgt tijdens hoge snelheidsbediening, en de oliedampen zullen zich concentreren tot druppels op de wand, vallen op de spoel en vervuilen de geleider, veroorzaken blaren bij het isoleren)
5. Veiligheidsbescherming: Als het deurtje niet op zijn plaats is, de liftcontact niet op zijn plaats is, interne en externe draadbreuk foutweergave op het touchscreen op automatisch alarm of kan niet beginnen te werken
6. Meter telmethode: de nieuwste binnenlandse ontwerp, met spindelmeters; dezelfde machine gedraaid met een geleider specificatie, meterfout in een tienduizendste
belangrijkste prestatieparameters
1. Toepassing: meer dan 7 stuks legeringsdraden, vertinde draad, geëmailleerde draad en etc. 1 + 6 kan draaien met strengen vervangen
2. Monofilament diameterbereik: φ0.025 ~ φ0.08mm
3. Gedraaide draaddiameterbereik: φ0.075~ φ0.24mm
4. Gestrande dwarsdoorsnede: 0.0034~ 0.035mm²
5. Spoelspecificaties: φ200mm ×31mm×φ135mm(of klantgericht met tekeningen van de klant)
6. Max snelheid: 3000 RPM (Ontwerpsnelheid);
7. Kabel leggen: φ15mm lichte staaf lagertype, rolleglengte en afstand kunnen nauwkeurig worden aangepast
8. Strand leglengte: 0.8~ 4.0mm 14 klasse
9. Hoofdmotor: 2.2KW AC motor
10. Richting: Linkshandige machine, d.w.z. naar de voordeur kijkend, afwikkeling aan de rechterkant (kan worden aangepast volgens de eisen van de klant)
11. Lichaam en deursluiting: plastic afdichting
12. Spindellager afdichting: Mechanische oliekerring
Mechanische Prestaties
1. Lichaamsstructuur:
1) Materiaal: laaggelegeerd staal aan elkaar gelast.
2) Structuur: het lichaam door gloeien en verouderen, om interne spanning te elimineren, en vervolgens geboord door een precisieboormachine om een mal te vormen.
2. Bundel Ingang deel:
1) Bundel Ingang positie: naar de voordeur kijkend, aan de rechterkant van de machine (kan worden aangepast volgens de eisen van de klant om naar de linkerkant te veranderen).
2) Bundel Ingang Modus: van het afwikkelapparaat door het ontkoppelingsdetectiegebied, eerst naar het totale sub-lijn bord (sub-gat door 1 +6 +12 + ... distributie), door de eerste druk mal, dan de tweede druk mal, na het invoeren van de rechter spindel binnen het draadgeleidewiel. Van de aluminium boog met porseleinen ring en dan in de linker spindel binnen het draadgeleidewiel, en dan door het geleidewiel van de centrale hoek naar het leidewiel, tenslotte naar het geleidewiel van de aligner voor het leggen van de kabel (zie patroon diagram van de draadbundel ingang)
3. Spindellager smeersysteem:
1) Smeermethode: vet smering
2) Vet Model: LGMT2
3) Afdichtingsmethode: mechanische oliekerring, houd de machine schoon van binnen
4. Opname: Trekspanningsregeling: via de magnetische koppeling regelt de draadspanning, door de PLC-programmacontroller past automatisch de spanning aan, houd de spanning constant
5. Kabel leggen: Speciaal tweerichtings kabellegapparaat, φ15mm lichte staaf lagertype, leglengte en afstand kunnen nauwkeurig worden aangepast
