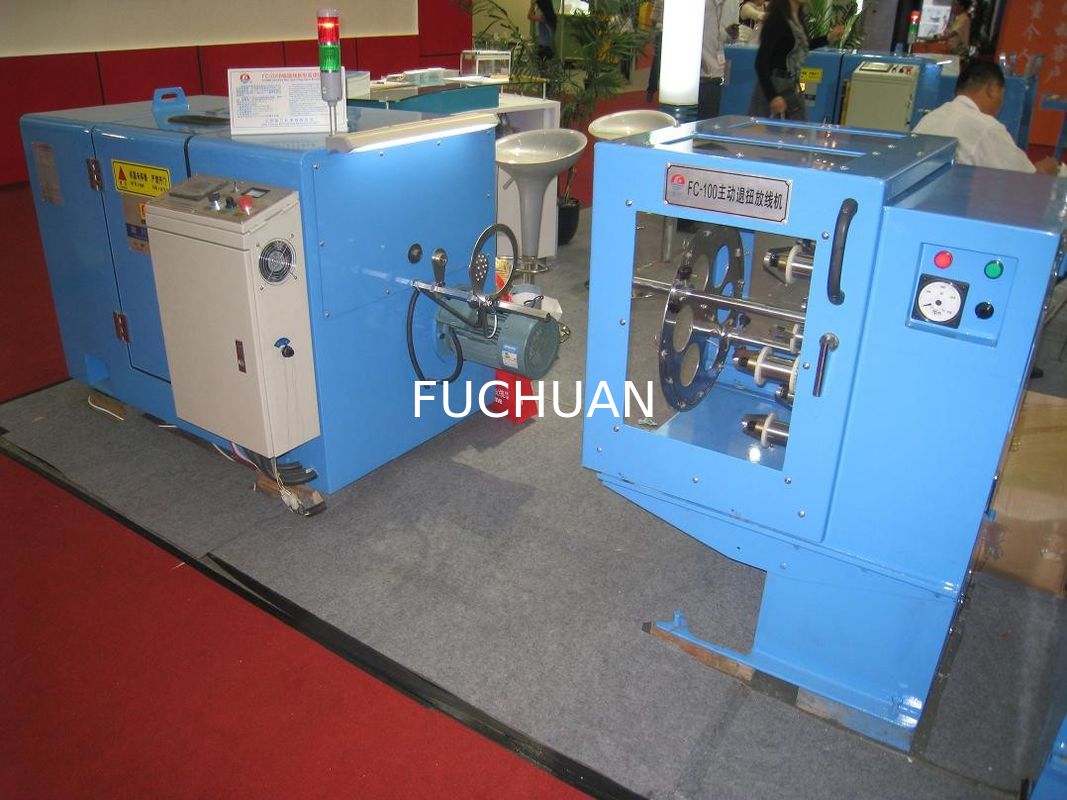

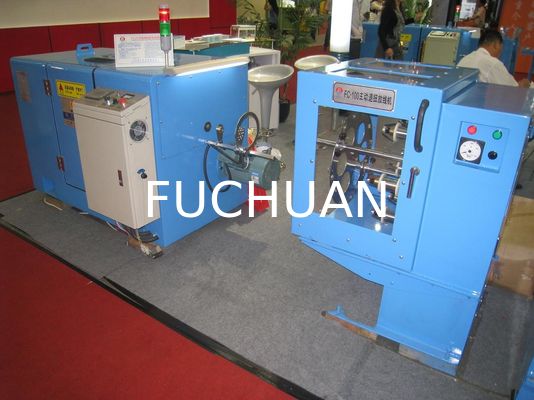

Compacte structuur Koperdraadbandmachine 2000L x 960W x 1100H Gemakkelijk te bedienen

Compacte Structuur Koperdraad Bundelmachine 2000L × 960B × 1100H Eenvoudig te bedienen

Voordelen:

1. Hoge snelheid, goede stabiliteit

2. Automatische spanningsregeling: Bij het strengen, de spoelopname van leeg naar vol, de spanning moet worden verhoogd (Met het touchscreen gratis instellen van de gegevens) De machine kan de spanning automatisch soepel aanpassen, de spanning uniforme variatie behouden, kan de spanningsinstelling tijdens het werk bereiken.

3. Over-lijn systeem: De nieuwste structuur, de draad van de spindel direct over het geleidewiel naar de boogband, de boog (met) een uniek semi-circulair groefontwerp, met de boog met een halve cirkel porseleinen ringlijn om windweerstand door hoge snelheid te voorkomen Veroorzaakt strengkrassen, springende aandelenfenomeen

4. Spindelsmering: vet smering (Oliesmering defecten: de temperatuur van de olie stijgt tijdens hoge snelheid, en de olienevel zal zich concentreren tot druppels op de wand, vallen op de spoel en de geleider vervuilen, blaren veroorzaken bij isolatie)

5. Veiligheidsbescherming: Als het deurslot niet op zijn plaats is, het hefcontact niet op zijn plaats is, interne en externe draadbreuk foutweergave op het touchscreen op het automatische alarm of kan niet beginnen te werken

6. Spindel en aluminium plaat afwerking: na hoge snelheid dynamische balancer verwerking; geluid minder dan 75 decibel

7. Elektrische besturing: gebruiksvriendelijke touchscreen interface bediening, besturing door de PLC programmeur + omvormer

8. Meter telmethode: het nieuwste binnenlandse ontwerp, met spindelmeters; dezelfde machine gedraaid met een geleider specificatie, meterfout in een tienduizendste

belangrijkste prestatieparameters

1. Toepassing: meer dan 7 stuks legeringsdraden, vertinde draad, geëmailleerde draad enz. 1 + 6 kan draaien vervangen door strengen

2. Monofilament diameterbereik: φ0.025 ~ φ0.08mm

3. Gedraaide draaddiameterbereik: φ0.075~ φ0.24mm

4. Gestrande dwarsdoorsnede: 0.0034~ 0.035mm²

5. Spoelspecificaties: φ200mm ×31mm×φ135mm (of op maat gemaakt met tekeningen van de klant)

6. Max snelheid: 3000 RPM (Ontwerksnelheid);

7. Kabel leggen: φ15mm lichte staaf lagertype, rolleglengte en afstand kunnen nauwkeurig worden aangepast

8. Strand leglengte: 0.8~ 4.0mm 14 klasse

9. Hoofdmotor: 2.2KW AC motor

10. Assemblagevolume: ongeveer 10Kg

11. Gedraaide richting: linker en rechter richting kunnen willekeurig worden gekozen, trek de schakelaar om de richting te veranderen, eenvoudige bediening

12. Rem: Met elektromagnetische remmen, kan automatische remmen bereiken bij interne /externe onderbreking, en voldoen aan ingestelde meters

13. Spanningsregeling: magnetische koppeling regelt draadspanning, door de PLC-programmaregelaar past automatisch de spanning aan, houdt de spanning constant

14. Machine aandrijf lagers: hoofdas met Zweden SKF lagers, de andere zijn Japan NSK lagers

15. Tandriem: import uit de VS

Mechanische Prestaties

1. Lichaamsstructuur:

1) Materiaal: laaggelegeerd staal aan elkaar gelast.

2) Structuur: het lichaam door gloeien en verouderen, om interne spanning te elimineren, en vervolgens geboord door een precisieboormachine om een mal te vormen.

2. Bundel Invoer deel:

1) Bundel Invoer positie: gericht naar de voordeur, aan de rechterkant van de machine (kan worden aangepast volgens de eisen van de klant om naar de linkerkant te veranderen).

2) Bundel Invoer Modus: van het afwikkelapparaat door het ontkoppelingsdetectiegebied, eerst naar het totale sub-lijn bord (sub-gat door 1 +6 +12 + ... distributie), door de eerste drukmal, dan de tweede drukmal, na het invoeren van de rechter spindel binnen het draadgeleidewiel. Van de aluminium boog met porseleinen ring en dan in de linker spindel binnen het draadgeleidewiel, en dan door het middelste hoekgeleidewiel naar het leidewiel, tenslotte naar het uitlijnwiel geleidewiel om kabel te leggen (zie draadbundel invoerpatroon diagram)

3. Spindel:

1) Materiaal: 40Cr staal smeden na quenching en tempering behandeling.

2) Nauwkeurigheid: De diameter van het buitenoppervlak van de as kern en het lageruiteinde worden geslepen om concentriciteit en verticaliteit met de as te garanderen.

3) Dynamische balans: Standaard van G2.5 (0,03 gram gewichtsverschil)

4. Aluminium plaat:

1) Materiaal: ZL104

2) Nauwkeurigheid: Alle eindvlakken worden gepositioneerd ten opzichte van de positioneringsgaten (minder dan 0,03 gram)

3) Dynamische balans: Nauwkeurigheid van G2.5 (0,03 gram gewichtsverschil)

5. Boog

1) Materiaal: Japan geïmporteerd SK5.

2) Vorm: speciale uitstraling, vermindert de windweerstand.

3) Gewichtstolerantie: minder dan 0,03 gram per paar

6. Transmissie deel: met geïmporteerde synchrone riemaandrijving, nauwkeurige leglengte

7. Draadinvoerwiel:

1) Materiaal: # 45 staal afgewerkt met warmtebehandeling HRC30-40.

2) Hard chroom op het oppervlak, niet gemakkelijk te dragen

8. Spindel behuizing:

1) Materiaal: nodulair gietijzer QT42-10.

2) Verwerking: CNC machine gereedschap

3) Nauwkeurigheid: één verwerkingsgat mal, om concentriciteit te garanderen.

9. Spindel lager smeersysteem:

1) Smeermethode: vet smering

2) Vet Model: LGMT2

3) Afdichtingsmethode: mechanische olie-retentie ring, houdt de machine schoon van binnen

Gedetailleerde Specificatie:
