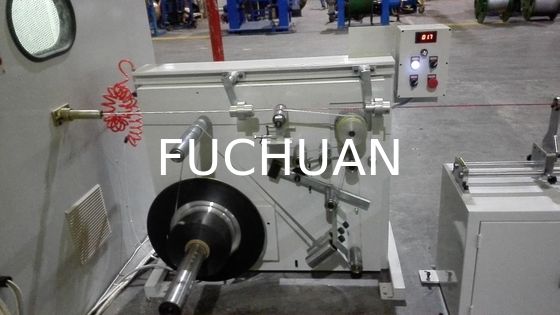

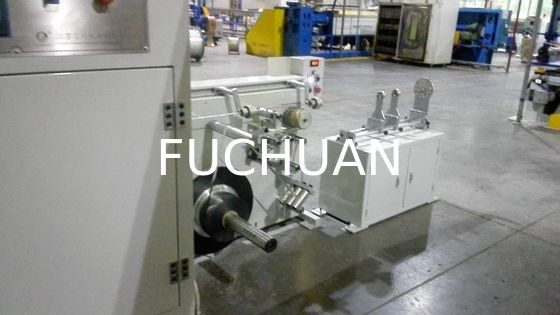

Fuchuan FC-B Ultrafijne Draad Torsiemachine met Streksectiegebied 0,016 tot 0,32 mm²
Snelle Details:
Japanse Technologie, Product in China
Het is ontwikkeld om zeer nauwkeurige strengen met zeer kleine secties te produceren voor de elektronica-industrie. Produceer tegelijkertijd twee verschillende strengsecties, op gelijke of verschillende spoelen. Eén motor drijft twee assen aan, wat milieuvriendelijker en energiezuiniger kan zijn. Met de hoofdas-meterteller draait de machine hetzelfde type lijn, en de tolerantie is slechts 0,01%.
Octrooinummer: 201320522156.7
Toepasbaar voor het bundelen van luchtvaart, medische instrumenten, mobiele telefoons, notebook-pc's en ultrafijne geleiders (boven zeven stuks legeringsdraden, vertinde draden, verzilverde draden en geëmailleerde draden).
Kenmerken:
A. Hoge productiesnelheid, constante spanning van lege tot volle spoel, vooral voor hoogwaardige gestrekte draad.
B. Gebruik een as om meters te berekenen, minder dan 0,01% fout voor een bepaalde draad en kabel.
C. Met FC-100 actieve terugdraai-afwikkelmachine om te bundelen in plaats van te torsen.
D. Speciaal voor het torsen van kleine dwarsdoorsneden.
E. Gebruik synchrone riemaandrijving,
F. Verander de geleidewiel om de spoed te veranderen, eenvoudig te bedienen.
Specificaties:
| Apparatuurmodellen |
FC-200B |
FC-250B |
FC-300B |
FC-400B |
| Torsiegebruik |
Toepasbaar voor het bundelen van luchtvaart, medische instrumenten, mobiele telefoons, notebook-pc's en ultrafijne geleiders (boven zeven stuks legeringsdraden, vertinde draden, verzilverde draden en geëmailleerde draden). |
| Enkele Draaddiameter (mm) |
0,016~0,08 |
0,03~0,18 |
0,05~0,28 |
0,05~0,32 |
| Streksectiegebied (mm²) |
0,0014~0,035 |
0,0049~0,3 |
0,0137~0,45 |
0,0137~1,0 |
| Spoed (mm) |
0,8~4,0 (14 klassen) |
0,8~10,8 (24 klassen) |
1,6~21,6 (24 klassen) |
3,1~33,3 (24 klassen) |
| Spoedrichting |
Vrij naar rechts of links |
|
Opwikkelspoel (mm)
Buitendiameter*boring*buitenbreedte
|
200*31*135 |
300*30*185 |
250*30*185
300*30*185
|
300*30*185
400*56*300
|
| Maximale Rotatiesnelheid (rpm) |
5000 tpm (10000 tpm) |
4000 tpm (8000 tpm) |
3500 tpm (7000 tpm) |
3500 tpm (7000 tpm) |
| Hoofd Motorvermogen |
2,2 KW |
3,7 KW |
3,7 KW |
3,7 KW |
| Inverter Vermogen |
2,2 KW |
3,7 KW |
3,7 KW |
3,7 KW |
| Spanningsregeling |
Touchscreen + PLC + magneetpoederkoppeling, zorgt voor constante spanning van lege tot volle spoel |
| Magneetpoederkoppeling |
0,05 kgf |
0,3 kgf |
0,6 kgf |
0,6 kgf |
| Bescherming |
automatisch remmen/stoppen 1) draad binnen en buiten is gebroken
2) de ingestelde lengte is bereikt
|
| Remmodus |
Elektromagnetische rem |
| Traverse Methode |
Rol de draad met ringaandrijfeenheden, wikkelspoed en breedte zijn instelbaar |
| Bedieningsmodus |

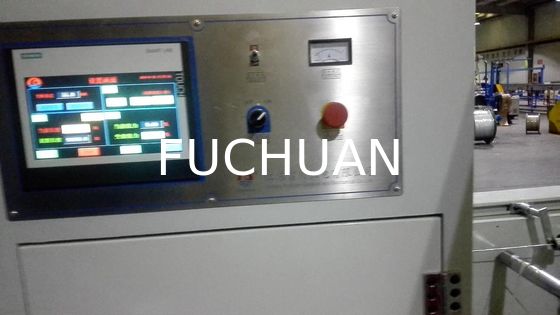

Touchscreen Bediening |
| Afmetingen L*B*H |
2000*960*1100 |
2300*1100*1330 |
2300*1100*1330 |
2850*1150*1350 |
Overige Informatie
FOB SHANGHAI
Betaling
TT, L/C
Levering
FOB Shanghai/Ningbo
Herkomst
China
Minimale Bestelling
1 set
Pakket
met container
