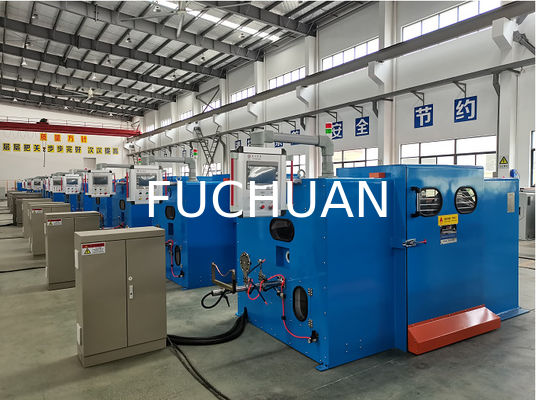

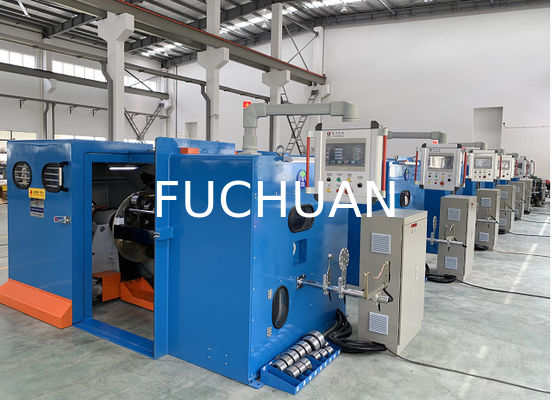

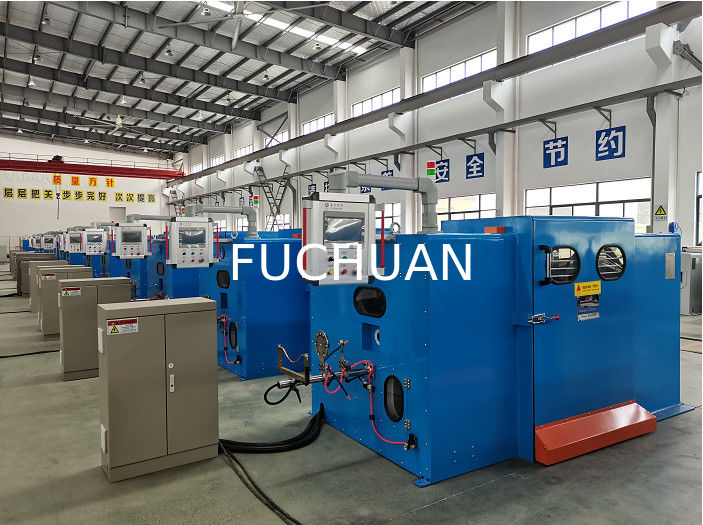

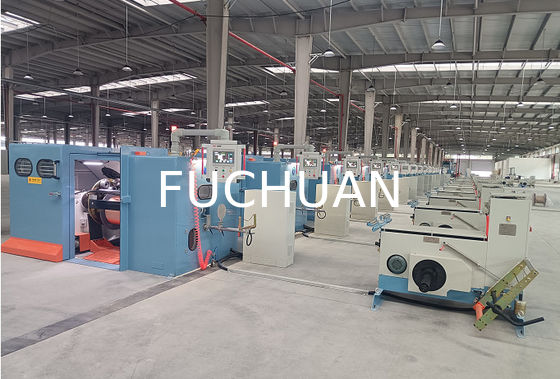

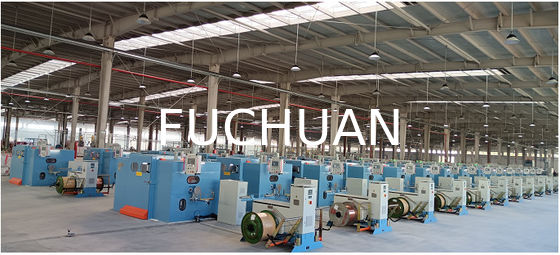

High Speed Wire Double Twisting Bunching Machine Koperkabelapparatuur

Kenmerken van de draadbundelmachine:

Nieuw ontwikkeld, ter vervanging van de traditionele 400 buisbundelmachine met hoge productiviteit (4,5 keer sneller dan de machine, vooral voor het twisten van 1+6 geleiders), energiebesparend, kleiner formaat, lager geluidsniveau, enz.


Voordelen van de draadbundelmachine:

• Vliegerboog: þ Uit Japan geïmporteerd SK5, afgewerkt met warmtebehandeling, oppervlak van hardchroom þ Geïmporteerd glasvezel Transmissiesysteem: aandrijving met tandriemen, nauwkeurige legging, geen interne smeerpunten, geen afkeurproducten door bijtanken en machinereiniging
• Wijzigen van de slaglengte: eenvoudig te bedienen, vervang gewoon het geleidewiel volgens het slaglengteblad
• Metertellermethode: interne meterteller,

Belangrijkste prestatieparameters

• Toepassing: twisten van aders en slaan van geleiders, zoals blanke draad, vertinde draad, nikkeldraad, verzilverde draad, geëmailleerde draad, koper bekleed aluminium, legeringsdraad, enz. 1 + 6 kan twisten vervangen door slaan

Mechanische prestaties

• Behuizingsstructuur:

1. Materiaal: koolstofarm staal aan elkaar gelast.

2. Structuur: de behuizing is gegloeid en verouderd om interne spanningen te elimineren, en vervolgens uitgeboord met een precisie-uitboormachine om een vormstuk te vormen.

• Invoergedeelte bundeling:

1. Invoerpositie bundeling: met het gezicht naar de voordeur gericht, aan de rechterkant van de machine (kan volgens klantwensen worden aangepast naar de linkerkant).

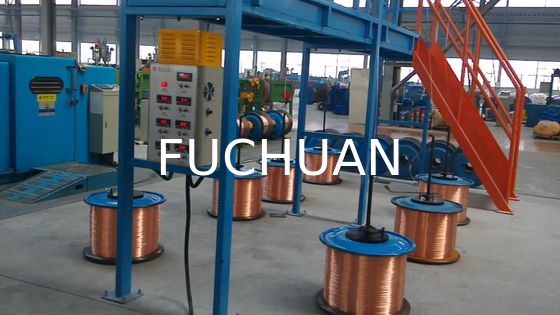

2. Invoermodus bundeling: vanaf het afrolapparaat door het draadbreukdetectiegebied, eerst naar het hoofdverdeelbord (subgaten verdeeld volgens 1 + 6 + 12 + ...), door de eerste persmatrijs, daarna de tweede persmatrijs, na binnenkomst in de rechterspil binnen het draadgeleidewiel. Vanaf de aluminium boog met porseleinen ring en vervolgens in de linkerspil binnen het draadgeleidewiel, en vervolgens via het hoekgeleidewiel in het midden naar het hoofdwiel, tenslotte naar het geleidewiel van de uitlijner voor de kabellegging (zie schema voor bundelinvoerpatroon)

• Spil:

1. Materiaal: 40Cr gesmeed staal na afschrik- en ontlaatbehandeling.

2. Nauwkeurigheid: De buitendiameter van de askern en het lagereindvlak zijn geslepen om concentriciteit en haaksheid ten opzichte van de as te garanderen.

3. Dynamische balancering: Standaard van G2.5 (0,03 g gewichtsverschil)

• ¨Aluminium plaat / ¨ Roteerarm

1. Materiaal: ¨ ZL104 / ¨45# staal

2. Nauwkeurigheid: Alle eindvlakken zijn gepositioneerd ten opzichte van de pasgaten (minder dan 0,03 gram)

3. Dynamische balancering: Nauwkeurigheid van G2.5 (0,03 gram gewichtsverschil)

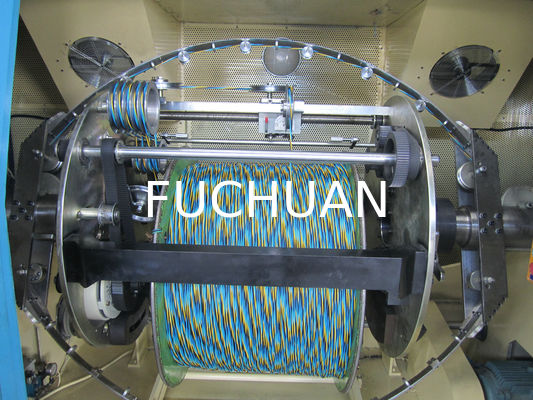

• Boog

1. Materiaal: ¨ Uit Japan geïmporteerd SK5 ¨ Geïmporteerd glasvezel

2. Vorm: speciaal uiterlijk, vermindert de windweerstand.

3. Gewichtstolerantie: minder dan 0,03 gram per paar

• Transmissiedeel: met geïmporteerde tandriemaandrijving, nauwkeurige leglengte
• Draadinvoerwiel:

1. Materiaal: # 45 staal afgewerkt met warmtebehandeling HRC30-40.

2. Hardverchroomd op het oppervlak, niet gemakkelijk te slijten

• Spilbehuizing:

1. Materiaal: nodulair gietijzer QT42-10.

2. Bewerking: CNC-machinebewerking

3. Nauwkeurigheid: vorming aan één gat-uiteinde per bewerking, om concentriciteit te garanderen.

• Smeersysteem van spillagers:

1. Smeermethode: vetsmering

2. Vetmodel: LGMT2

3. Afdichtingsmethode: mechanische oliekeerring, houdt de machine van binnen schoon
